東力科創CT100變頻器在工業洗衣機上的應用



引言



傳統的工業洗衣機采用多臺雙速交流電動機進行調速，由于結構簡單、牢固、價格便宜等特點，得到廣泛的應用。但其缺點是調速性能差，速度突變大，振動大。隨著電力半導體技術的發展，近些年來，交流變頻調速器在工業洗衣機應用已較為普及，工業洗衣機對變頻器的要求越來越高，要求能夠滿足工業洗衣機要求高啟動轉矩、多段速、寬電壓范圍、自動轉差補償和快捷強大的通訊方式等技術難點。而且性能穩定，能適應各種復雜的高溫、高濕的環境。



工業洗衣機工作原理



全自動工業洗衣機是指具有初洗、洗滌、漂洗、漂白和脫水等功能，并且各功能之間不需要人工操作，就能實現自動轉換的大容量洗衣機。



工業洗衣機主要由外筒、轉筒、傳動部分、電器控制柜、左右密封罩、管路儀表及放水閥等部件組成。工業洗衣機結構一般采用臥式滾筒型，內外筒均采用優質不銹鋼精制而成，平整光亮，耐腐蝕，對織物的磨損小且無損傷，機器使用壽命長;工業洗衣機內筒門蓋均裝有不銹鋼安全鎖緊機構，外筒門蓋上設有行程開關，運轉安全可靠。全自動工業洗衣機的工作原理是，在時序控制器的統一調度管理下，通過變頻器控制異步電動機不間斷地執行正反旋轉以實現水和衣物的不同步運動，從而使水和衣物等相互摩擦、揉搓，達到洗凈的目的。



其主要有以下洗滌程序





工業洗衣機的傳動系統



傳動系統是工業洗衣機極其重要的組成部分，因主要為洗衣機提供動力支持而參與全部洗滌過程。傳動系統由電動機和各種變速機構組成，現在主要使用變頻器，故而顯著簡化了其組成部件，一般是由變頻器、異步電動機、皮帶輪及傳動帶等組成。且其整個洗滌階段，隨著變頻器的頻率自動調節而實現無沖擊、無中間過渡(變速箱、變速裝置或聯軸器、離合器等)裝置的恒轉矩變速(無級調速)，使洗滌過程的能耗得到明顯下降。

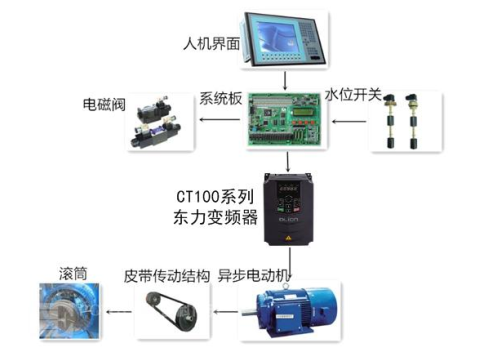

洗衣機的傳動系統示意圖





東力CT100系列變頻器在工業洗衣機上的應用原理



工業洗衣機的洗滌過程：***先，加水，正反轉洗滌，洗滌完畢后，排水，進入脫水階段，脫水階段包括均布、中脫和高脫三個過程，均布即是在有水和無水的情況下，以比洗滌過程高的轉速正向旋轉，使衣物均勻地附著在洗衣機的滾筒內側，以使后續的脫水過程平穩;排水后，提高轉速進入中速脫水過程，隨后再進入高速脫水過程，使衣物的含水率降至所要求的水平。工業洗衣機要求變頻器能提供高轉矩、多段速、寬電壓范圍、自動轉差補償，變頻器在該系統中的主要作用是調整洗衣機轉速，使洗衣機在洗滌周期，處于低速狀態，且具有很平滑的力矩。在脫水周期，具有高速的旋轉速度。還可以靈活的地設定頻率，有利于調速，這樣一來既可使系統穩態運行，又可減少機械磨損，延長工業洗衣機的使用壽命。東力科創CT100系列變頻器具有啟動力矩大，運行電流小，故障保護措施完善等優異的性能。



該東力科創變頻器采用獨特的寬電壓設計320v-460v，啟動轉矩在0.25hz下能達到150%額定轉矩，自動轉矩提升功能能實現v/f控制方式下低頻大輸出轉矩控制，16段速度能夠滿足各種場合的多段速控制方式，調速范圍寬，加減速過程不失速，全程轉速穩定。

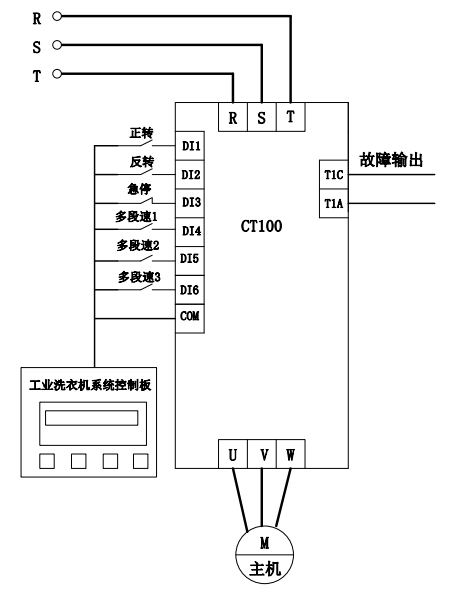

變頻器電氣接線圖





變頻器參數表設置如下

功能碼	功能描述	參數設置	備注
F0.00	控制模式選擇	0	VF控制模式
F0.01	起停控制方式	1	端子控制起停
F0.02	頻率給定方式	6	多段速給定頻率
F0.06	***大頻率	120Hz
F0.07	運行頻率上限	120Hz
F0.14	加速時間	80S
F0.15	減速時間	80S
F2.12	直流制動開始頻率	1.5Hz
F2.14	直流制動電流	80%
F2.15	直流制動時間	1.5S
F3.00	多點VF曲線模式	1
F3.01	轉矩提升	5
F3.03	多點VF第1點頻率	7
F3.04	多點VF第1點電壓	22%
F3.05	多點VF第2點頻率	25
F3.06	多點VF第2點電壓	65%
F3.07	多點VF第3點頻率	50
F3.08	多點VF第3點電壓	***
F3.09	轉差補償	***
F6.01	DI1端子功能	1	DI1給正轉命令
F6.02	DI2端子功能	2	DI2給反轉命令
F6.03	DI3端子功能	6	DI3給急停命令
F6.04	DI4端子功能	16	DI4給多段速命令1
F6.05	DI5端子功能	17	DI5給多段速命令2
F6.06	DI6端子功能	18	DI6給多段速命令3
F7.03	T1繼電器端子功能	2	故障輸出信號
F11.00	多段速0	12%	洗滌
F11.01	多段速1	25%	均布
F11.02	多段速2	40%	低脫
F11.03	多段速3	80%	中脫
F11.04	多段速4	***	高脫
