變頻器的整個工作過程將圍繞六個IGBT接通或關斷
閱讀量：135 發表時間：2021-01-31 15:15
變頻器維修，說到底也是一種電子線路維修，不需要太先進的理論，動手能力還是基礎。如果沒有電子維修的動手能力，學習更多的理論是無法修復逆變器的。如果一定要懂一些理論知識的話，說白了就是要知道逆變器是怎么工作的，逆變器需要調整什么參數，怎么連接，開關電源電路的原理，IGBT是怎么驅動判斷好壞的，單片機的工作機理。這些也是一個普通電氣工程師需要掌握的基本概念。

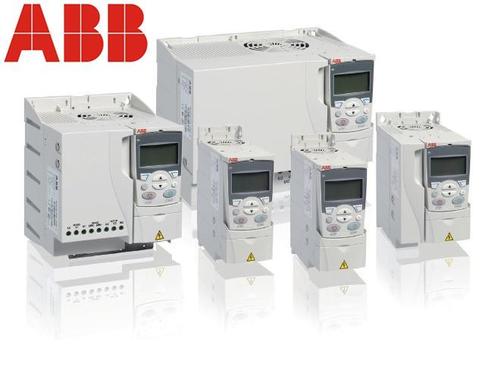

變頻器是這樣工作的
***先將電網的工頻交流電轉換成DC，經濾波、穩定后，通過六個IGBT管，通過脈寬調制斬波將頻率和電壓可調的交流電逆變。IGBT可以看作是一種特殊的晶體管，只工作在開關狀態，不工作在放大區域。也就是說它在變頻器中只有通斷狀態，壓降越低越好，阻抗越高越好。變頻器的整個工作過程將圍繞六個IGBT管的接通或關斷，基本上是一個依次平衡的工作模式。
因?yàn)镮GBT只能打開或關閉，UVW端的電壓波形不是真正的正弦波，而是一系列脈寬可調的方波。如果用示波器，可以觀察這些方波的工作是否有異常或失真。用萬用表測量時，電壓也必須一致。否則，可以判斷輸出不平衡，IGBT管壞了，或者驅動電路有問題。
由于有整流，整流橋通常有二極管或晶閘管等器件。如果他們燒一套，那么母線的直流母線電壓不會是535伏，所以你可以通過測量母線電壓了解這些原件是否正常。
母線電容也容易出問題，因?yàn)殡娊怆娙菔怯幸欢▔勖?。如果它們壞了，就?huì)膨脹甚至破裂。當然也可以用電容儀測電容來判斷。此外，如果電容減小，瞬時加速或減速時可能會因電壓波動而發生過壓或過流報警故障。
如何調試和連接變頻器？
在維修變頻器的過程中，經常需要測試變頻器是否被維修過。有的覺得在公司修過，到了工地就不正常了。這些都需要一些調試和接線經驗來幫助客戶解決問題。
變頻器主電路接線比較簡單，就是三相輸入RST進來，三相輸出UVW接電機。我相信沒有一個正常人會因?yàn)樘唵味龀鲥e(cuò)誤的連接。但是現場其他情況也會造成一些高手在陰溝里翻船。例如，由于接線片氧化導致的接觸不良可能導致欠電流或三相不平衡。電機絕緣不良可能會繼續對維修后的變頻器造成二次損壞。因此，在重新安裝逆變器進行操作之前，應仔細考慮這些細節。這些可能是電機驅動和電動力學的一些基礎理論知識。
