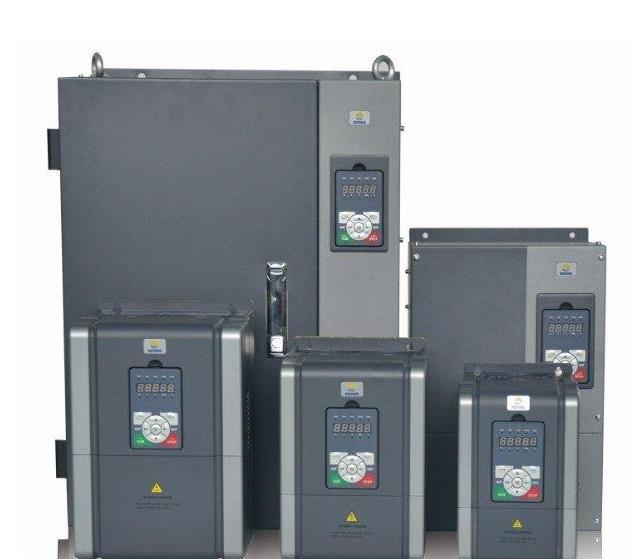

由變頻器和交流電機組成的交流調速系統，允許電壓波動范圍更廣，體積更小，通訊能力更強，調速性能更好，已廣泛應用于工礦企業。 在變頻器的應用中，您也會遇到各種故障現象。 借助變頻器完善的自診斷保護功能，以及在正常工作中積累的經驗來提高變頻器故障的技術水平，這將明顯縮短處理變頻器故障現象的時間 ，并對西門子變頻器的維修技術進行了分析和介紹。
故障現象：操作控制面板PMU分析液晶顯示“E”報警
西門子逆變器維修技術報告總結：原CUVC板上的一塊“E”報警逆變器CBT通訊板被拆下，安裝在新的CUVC板上，逆變器安裝CUVC板，啟動后。 LCD 顯示屏顯示“E”報警。拆下CUVC，檢查板上貼片電阻是否燒壞。更換新的CBT通訊板后，逆變器啟動并正常工作。
故障現象：西門子6SE7016-1TA61-Z變頻器操作面板PMU液晶顯示“黑屏”
西門子逆變器維修技術總結：檢查基板V34場效應管K2225，發現柵極保護芯片電阻24Ω變值500kΩ，損壞。檢測N2歧管20腳無電壓，1腳11.3V，N3歧管MC340腳4V，2腳3.3V。用熱風槍將N3集成塊MC340深深拆下，測量1、3腳之間的電阻為9KΩ，一般為500kΩ。更換了 N3 集成塊 MC340 和 24Ω 貼片電阻。上電測試N2、N3集成塊各管腳電壓，正常。接線恢復，運行正常。操作控制面板PMU液晶顯示“黑屏”故障，大部分與地板V34功率管控制桿的24Ω保護芯片電阻的可變值有直接關系，可變值一般在500kΩ-1mΩ之間，且一些電阻值變得無窮大。
故障現象：西門子6SE7016-1TA61-Z變頻器操作控制面板PMU液晶顯示“黑屏”
西門子逆變器維修技術總結： 對于有“E”報警的逆變器，將逆變器原CUVC板上的CBT通訊板拆下，安裝在新的CUVC板上。將CUVC板安裝在逆變器上并啟動。 LCD 顯示屏顯示“E”報警。拆下CUVC后，發現CBT通訊板上的貼片電阻燒壞了。更新CBT通訊板后，逆變器啟動并正常工作。
變頻器操作手冊中的故障對策都是常見故障。當有一些代碼沒有涉及時，應全面檢查逆變器。逆變器維護方式采用在線電壓檢測和直流電阻測量?jī)煞N方式。測量各關鍵點電壓并比較正常值，縮小故障范圍，進行分析判斷；測量元件的直流電阻，根據貼片色環判斷；根據貼片的色環判斷和比較元件的直流電阻，然后去除可疑元件并測量元件的直流電阻，通過比較法判斷元件的質量。
變頻器操作手冊中的故障對策都是常見故障。當有一些代碼不涉及時，應全面檢查逆變器。逆變器維護方式采用在線電壓檢測和直流電阻測量?jī)煞N方式。測量各關鍵點電壓并與正常值進行比較，縮小故障范圍，進行分析判斷；測量元件的直流電阻，根據色環比較判斷，然后去掉可疑元件，去掉被測元件，再測量元件的直流電阻，用比較法確定組件的質量。
以上是西門子逆變器維修技術經驗的總結。
