變頻器主要由整流（交流轉直流）、濾波、再整流（直流轉交流）、制動單元、驅動單元、檢測單元和微處理單元組成。

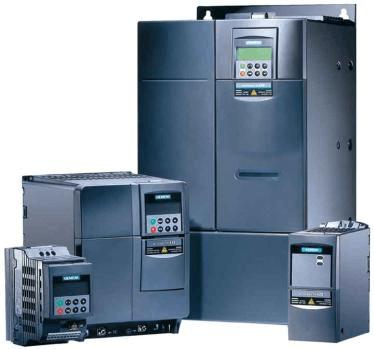

1 西門子變頻器特點：
西門子變頻器維修進入中國市場較晚，但增長速度***快。西門子變頻器主要分為三類：通用型、工程型和專用型。西門子通用變頻器快速增長的主要原因如下： (1) 不斷推出新產品，滿足不同用戶的特定要求。西門子產品一般更新周期不超過5年。其產品能滿足不同用戶的特殊要求。
(2)強大的通訊功能和完善的配套軟件是西門子自動化產品的一大特色。這在我國造紙、化工、鋼鐵、機械制造等行業從技術改造向自動化控制的快速發展中尤其體現了其競爭優勢。
(3)近兩年推出的新一代MM4變頻器，不僅具有西門子工程變頻器MasterDrive良好的架構，而且具有更高的性價比。雖然價格不高，但功能卻比同類產品強大。 BiCo 功能可用于編寫更復雜的功能?？捎糜谳斎耄〝?shù)字、模擬、串行通訊等）和輸出（電流、頻率、逆變器的模擬輸出、繼電器節點輸出等）之間建立布爾代數和數學關系。
(4) MM4新一代逆變器的另一個顯著特點是它不同于其他逆變器：它為用戶提供了一個完全開放的編程平臺，讓用戶可以根據自己的需要***大限度地利用有限的資源?？赡苁菑?fù)雜的控制特性。其數十個免費功能塊可替代PLC
實現一些簡單的編程操作。
(5) 由于價格低廉，逆變器在制造過程中必須選擇底部的一些原廠元件，或者選擇原廠元件時考慮的余量太小。例如：耐壓、溫度、電壓、電流沖擊等。因此，在我國使用的實踐中存在的問題比較多，讓我們非常遺憾。
2 西門子變頻器維修常見故障現象分析及處理方法：
一般來說，當遇到有故障的逆變器時，通電前先用萬用表檢查整流橋和IGBT模塊是否被燒毀，電路板上是否有明顯的燒毀痕跡。
具體方法是：用萬用表（***好是模擬表）的阻值打到1K量程，黑色的表桿接逆變器的直流端（-）極，用紅色的表桿測三-逆變器的相輸入和三相輸出。接線端電阻應在5K-10K之間，三相電阻應相同。輸出端電阻略小于輸入端電阻，無充放電現象。然后依次將紅色表桿接到逆變器直流端（+）極，黑色表桿測量逆變器三相輸入端和三相輸出端的電阻。阻值應在5K-10K之間，三相阻值應相同，輸出端阻值略小于輸入端阻值，無充放電現象。否則模塊損壞。此時更不允許盲目上電，尤其是整流橋損壞或電路板上有明顯燒焦痕跡時，尤其禁止上電，以免造成更大的損失。
如果上述測量結果表明模塊基本沒有問題，則可以通電觀察。
(1) 上電后面板顯示[F231]或[F002]（MM3變頻器）。一般來說，這種類型的故障有兩種可能。一般是電源驅動板有問題，少部分是主控板造成的。可以先換一塊主控板試試，否則問題一定出在電源驅動板。 （2）上電后面板（MM4逆變器）無顯示，面板下方指示燈[綠燈滅，黃燈快閃]。這種現象說明整流器和開關電源基本工作正常，問題出在某一個開關電源上。一種方法是異常（整流二極管壞了或開路，可以用萬用表測量開關電源的幾個整流二極管，很容易發現問題。換一個相應的整流二極管即可解決問題。這個問題是一般二極管的耐壓低，是由功率脈動沖擊引起的。
(3) 有時顯示[F0022, F0001, A0501]不定(MM4)。敲打機箱或移動面板和主板都是正常的。一般是連接器問題。檢查各部分的連接器。還發現部分機器是由于電路板上的RC元件質量問題或焊接不良引起的。
