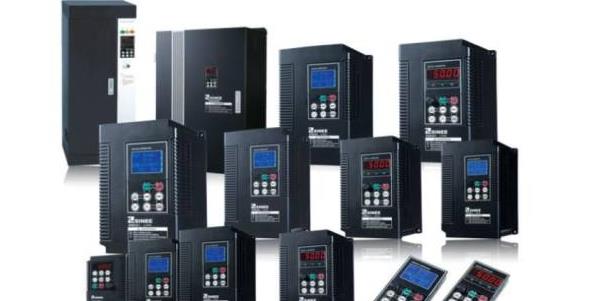

變頻器已經是工業設備常用的電器配件，在一些民用領域也得到了廣泛的應用。只要是需要電機調速的，現在基本都在用了，雖然主要用于異步電機調速。但本質上，同步伺服電機也可以理解為一種特殊的變頻器。對于普通電工來說，掌握它的使用和簡單的維修技巧確實是很有必要的。只需將其視為具有可變電壓和頻率的交流電源即可。既然是電源，主電路就是進出線端子，然后輔助一些操作功能。掌握了這一點，你就可以明白任何變頻器維修的電路和原理都是相似的。
這是變頻器的主電路結構圖?？梢钥闯鏊妮斎胍话闶侨嘟涣?80伏（有的單相輸入是220伏），三相交流380伏通過整流橋整流成530。經過簡單的濾波和電容穩壓后，利用6個IGBT等開關管，通過PWM斬波的形式，將約伏的直流電壓轉換成頻率和電壓可調的三相交流電源輸出。 UVW是電機 根據電機控制理論，異步電機的轉速與電源的頻率成正比，因此可以通過調節頻率來調節電機的轉速。但是，如果頻率變化而電壓保持不變，則需要較大的氣隙磁道。造成磁路飽和，容易燒毀電機，所以要使V/F（電壓頻率比）為一個恒定值，同時保持一定的V/F（電壓頻率比），所以使電機可以恒轉矩工作。
由于調整逆變器參數，在很多場合需要調整V/F比以滿足不同的負載要求。 V/F比設置過大，可能會導致加速、過流、速度不穩等問題。如果 V/F 太小，電機會很弱。在某些逆變器中，這種 V/F 比也稱為轉矩提升。有自動和手動模式選擇。自動模式是自動改變和調整的，手動模式需要用戶自行設置。
由于調整頻率就是調整速度，所以在某些情況下速度不能太快，需要設置一定的限度。因此，有上限頻率和***大頻率等參數。您可以根據您需要的電機速度選擇尺寸。一般出廠為50HZ。電機的上限轉速約為額定轉速。由于變頻器是斬波輸出，模擬的正弦波給電機，所以在低頻時，輸出脈沖密度不夠，波形嚴重失真，所以速度很不穩定，所以盡量使變頻器工作在低頻狀態。還有***小頻率、起始頻率等參數選項。因?yàn)榭紤]到電機過載保護問題，變頻器會有過載和過流保護參數，一般按照電機額定電流的百分比來選擇，比如150%，是電機額定電流的1.5倍以上.過流保護會動作，這些保護值要根據負載的大小來設置。雖然變頻器設置好后可以自動運行，但需要人來控制，所以有些參數需要通過人機交互來設置。
例如，人們希望逆變器通過按下面板或外部按鈕進入啟動狀態。要啟動它，此時需要設置啟動命令源參數，這取決于您需要選擇面板還是外部端子作為命令源。啟動后，人們需要調整不同的速度需要，即設定不同的速度，頻率值也可以通過面板給定或外部端子給定，因此有頻率源的選擇。另一方面，外部速度控制主要是基于模擬量設置，比如一個電位器將電壓分到變頻器，或者通過plc的模擬輸出，有些是多段速度設置或通訊設置.都需要根據逆變器手冊進行調整。電機需要根據需要設置加減速時間。如果負載重要，可以將加速時間設置的長一些，如??果負載較輕，可以將加速時間設置的短一些。
一般設置好以上變頻器后即可使用。在某些特殊場合，需要設置轉速表的設置方法，或者如果需要多臺變頻器同步，則需要多臺變頻器相互設置頻率值。您還需要選擇矢量控制模式。矢量控制可以簡單地理解為一種需要高精度的控制方式?，F(xiàn)在一般都帶有自整定電機參數。接好線，設置啟動參數，自動啟動。調整匹配的電機參數。逆變器設置好后，一般是沒有問題的。運行幾年沒有問題。普通電工通常會檢查電機的電流，三相電壓是否平衡，電機電流是否會過大。要報警，您可以查看報警手冊以查找問題。哪里可以修，也就是保險絲燒壞，或者主電路短路，更換IGBT模塊。電容老化，容量下降，直接更換母線電容。這些簡單的維修知識對于一個電氣工程師和一般電工來說已經足夠了。工廠不需要詳細說明電路板的維護。如果板子壞了，可以更換板子。如果你想學習逆變器維護，以上知識是不夠的。嚴格來說，逆變器維修是一個電子技術門類，與家電維修非常相似。
因此，需要掌握《模擬電路》、《數字電路》、《電機拖動》、《單片機原理》等專業課程，并要求有一定的電烙鐵焊接能力。逆變板基本都是貼片的，電子維修也有電維修的思路有一定的區別。 除了掌握一定的理論知識外，電子維修往往需要較強的動手能力。 其中許多是通過更換一大塊電子元件來修復的。 這與電氣維護不同。 有點不同。 另外，如何對逆變器進行拆卸、清潔、分離和測試，需要在實踐中進行實驗。 許多逆變器沒有圖紙。 有時需要在電路板上畫一部分電路圖，分析電路，找出故障點。 積累的過程不是老師或書會教你的。
