-情況1-
水務局的一臺45kW的Siemens 430變頻器驅動著一臺45kW的水泵電機。 變頻器打開時，輸出頻率升至16Hz，變頻器過電流跳閘，并在復位后重新啟動，但仍以16Hz過電流跳閘。
故障分析
該泵是無沖擊的離心水泵。 離心水泵的負載特性如下圖所示。 從特性線分析來看，當頻率為16Hz時，逆變器的電流很小，遠遠小于額定值，不會引起過電流跳閘。 但是葉輪堵塞了電動機，電流將非常大。 如果葉輪被卡住，并且頻率上升到小于16Hz，它將跳閘，因此還有另一個原因?qū)е逻^電流跳閘。 電機繞組***有可能短路。
故障處理
斷開電動機的連接，變頻器在沒有負載的情況下可以正常運行（變頻器可以在沒有負載的情況下運行），然后再連接電動機，過電流跳閘仍會以約16Hz的頻率發生。 將其更換為另一臺電動機，它便會正常運行，表明過電流是電動機故障。 拆開電機，發現電機繞組短路。
總結
水泵在低頻條件下有過電流跳閘，主要原因是電機堵轉。 第二是電動機繞組短路。
-情況2-
一個金屬加工企業的變頻器改造項目，使用75kW Schneider變頻器驅動75kW電機。 變頻器在啟動過程中跳至“ OCF”，無法工作。
故障分析

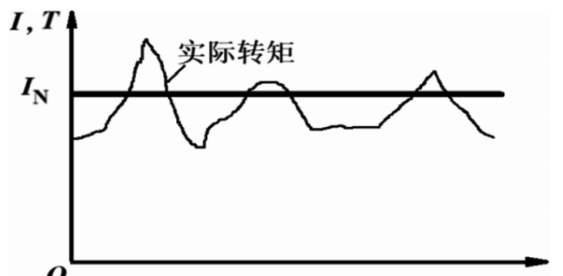

該機器的負載是機械傳動，并且負載具有恒定的轉矩特性。 任何頻率下的工作頻率都可能過載。 ***先，起動時不存在粘連現象，過電流不是由負載引起的。 僅電纜短路，電機繞組短路。 電動機是舊電動機，繞組很可能短路。
故障處理
將電動機接線斷開，重新起動，變頻器工作正常。測量電動機繞組電阻，沒有短路現象。后將電動機又接回變頻器，仍然跳 “OCF”。
將電動機分解，發現電動機繞組有短路燒痕，判斷為電動機匝間短路。因?yàn)殡妱?dòng)機為工作多年的老電動機，絕緣程度大大下降，變頻器的輸出波形又為PWM波，造成電動機匝間局部短路。重新?lián)Q一臺電動機，故障排除。
總結
因?yàn)闇y量電動機繞組用的是萬用表，萬用表一是內部的供電電壓只有1.5V，太低，二是電阻的***小分辨率為1Ω，而該電動機的正常繞組電阻小于1Ω，所以用萬用表是測不出來的。一般檢查電動機的直流電阻要用交流電橋。
在設備改造時，要注意老電動機的絕緣性能是否下降，如不能適應變頻器的要求，就要選用變頻器維修專用電動機或新的電動機。
