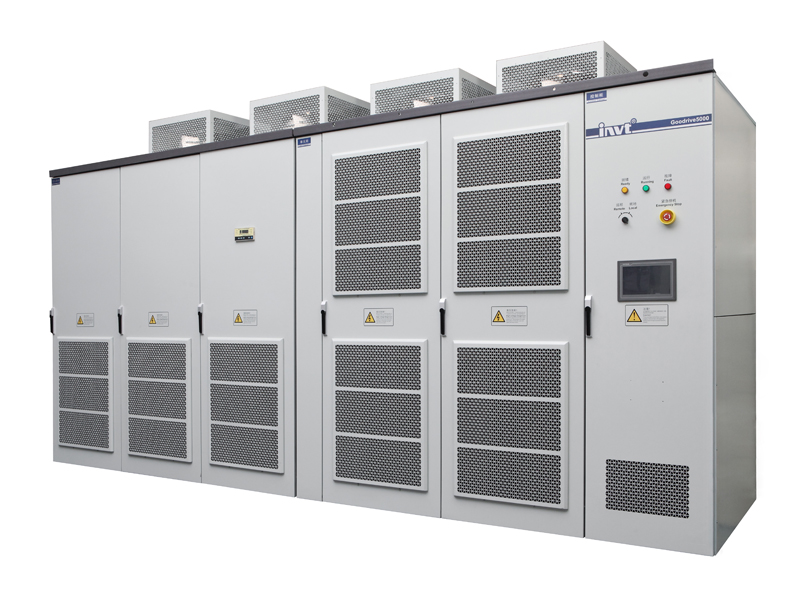

英威騰Goodrive5000系列高壓矢量變頻器
Goodrive5000系列矢量高壓變頻器是深圳市英威騰電氣股份有限公司自主研發、設計、生產的第二代高壓變頻調速裝置，系統采用了主流的功率單元串聯技術，以DSP+ARM+FPGA三核處理器為控制核心，集成了當前先進的電機矢量控制算法，具有控制精度高，響應速度快，低頻大轉矩等特點，十分適用于高壓異步電機和同步電機節能調速以及工藝改善，已經廣泛應用于風機、泵、壓縮機、皮帶機、提升機等負載。
● 三種電機控制技術
● 驅動兩種電機
● 四象限驅動技術(四象限變頻器)
功率單元使用IGBT進行整流，實現能量雙向流動，節能環保；
具有***全功率的能量回饋能力；
● LVRT低電壓穿越技術
寬范圍電壓抗擾能力：系統具有AVR(電壓自動調節)功能，滿足嚴苛的電網環境；
85%-110% 滿載輸出
65%-85% 降額輸出
110%-120% 降額輸出
瞬停不停：用戶高壓母線在允許時間(0~5s)內掉電,系統不停機,電壓恢復時0.1～1s內可實現自啟動至設定值；
● 全頻段轉速追蹤
在未知電機運行狀態的情況下啟動變頻器，系統能精準追蹤電機當前的轉速與方向，并控制輸出相匹配的電壓，實現飛車啟動，減小對電網的沖擊；
● 優異的低頻控制技術
先進的死區補償技術，低頻波形好；優化的低頻抑制震蕩算法，不會引起電機共振。
● 雙頻制動技術
通過在輸出電壓上疊加反向的高頻分量，產生強大的制動力矩，大幅減少電機減速時間，適用于對負載制動要求較高的工藝場合；
● 單元旁路技術
同級旁路：當某個單元失效后，系統自動旁路每相對應單元，適用于可降額運行的場合；
中性點偏移旁路：只旁路失效單元，電壓輸出能力高，現場適應能力強，適用于比較極端的情況；
● 豐富的總線接口
提供豐富的現場總線協議以及選配卡，方便與用戶的DCS系統相連，實現設備集中化監控和管理；
● 物聯網監控方案
遠程參數設置，故障分析，維護管理；
支持GPRS定位及語音視頻；
高并發服務器架構設計；
數據采集靈活性高，多樣化終端設備接入；
| 項目 | 兩象限 | 四象限 | ||||||||
| 輸入 | 電壓等級 | AC 3PH | AC 3PH | |||||||
| 3kV | 6kV | 4.16kV | 6kV | 6.6kV | 10kV | 11kV | 6kV | 10kV | ||
| 電壓波動范圍 | -15%~+10% | |||||||||
| 電壓頻率 | 50/60Hz；±5% | |||||||||
| 功率因素 | ≧0.97（滿載時） | |||||||||
| 系統效率 | ≧96%（滿載時） | |||||||||
| 電流諧波 | ≦4% | ≦2% | ≦4% | |||||||
| 輸出 | 電壓范圍 | 0~額定輸入電壓 | ||||||||
| 頻率范圍 | 0~120Hz(可定制) | |||||||||
| 電流諧波 | ≦4% | ≦2% | ≦4% | |||||||
|
控制 性能 |
控制方式 | 矢量化V/F控制；無PG矢量控制(SVC)；有PG矢量控制(VC) | ||||||||
| 調速比 | 1:50（VF）；1:100（SVC）；1:200（VC） | |||||||||
| 速度控制精度 | ±1%（VF）；±0.4%（SVC）；±0.2%（VC） | |||||||||
| 轉矩響應時間 | ＜200ms（SVC）；＜100ms（VC） | |||||||||
| 啟動轉矩 | 0.5Hz 150%額定轉矩(SVC)；0Hz 180%額定轉矩(VC) | |||||||||
| 過載能力 | 120%：120s；150%：5s；200%：立即保護 | |||||||||
| 加減速時間 | 0-3600s(可定制) | |||||||||
| 回饋控制方式 | 無 | 同步整流控制技術 | ||||||||
| 回饋能力 | 無 | ***，即變頻器的***大回饋功率與***大輸出功率相同 | ||||||||
|
用戶 端子 |
開關量輸入 | 8路數字量輸入（可擴展，可編程） | ||||||||
| 開關量輸出 | 8路繼電器輸出（可擴展，可編程） | |||||||||
| 模擬量輸入 | 3路：AI1、AI2：0~10V/0~20mA；AI3：-10V~10V | |||||||||
| 模擬量輸出 | 4路：AO1、AO2、AO3、AO4：0~10V/0~20mA | |||||||||
| 高速脈沖輸入 | 1路：輸入范圍：0~50kHz | |||||||||
| 高速脈沖輸出 | 1路：輸出范圍：0~50kHz | |||||||||
|
保護 功能 |
系統保護 | 過流、過壓、欠壓、電機過載、變頻器過載、缺相，過熱、溫控儀故障、門禁故障、通訊故障等 | ||||||||
| 單元保護 | 欠壓、過壓、電源、過熱、輸入缺相、VCE故障、電源故障、通訊故障、旁路失敗等 | |||||||||
| 人機界面 | 觸摸屏 | |||||||||
| 通訊方式 | 支持Ｍodbus協議(提供標準RS485接口)，Profibus和以太網方式可選配 | |||||||||
| 安裝方式 | 機柜安裝 | |||||||||
| 防護等級 | IP30 | |||||||||
| 噪音等級 | ≤75dB | |||||||||
| 進出線方式 | 下進下出，其他方式選配 | |||||||||
| 冷卻方式 | 強制風冷 | |||||||||
| 控制電源 | AC 380V±10% | |||||||||
| MTBF | 50000h | |||||||||
| 環境溫度 | -5℃~+40℃, 40℃以上可降額使用，***高運行溫度50℃；每升高1℃，降額容量1.5%。溫度60℃空載運行 | |||||||||
| 環境濕度 | 5%~95%，無凝露 | |||||||||
| 海拔高度 | 1000m以下，超過1000m需降額使用，每升高100m，降額容量的1% | |||||||||
| 存儲環境 | 應存放于無塵、無陽光直射、無可燃或腐蝕性氣體、無油污、無水蒸氣和振動的場合 | |||||||||
| 振動幅度 | 0.59g以下 | |||||||||
